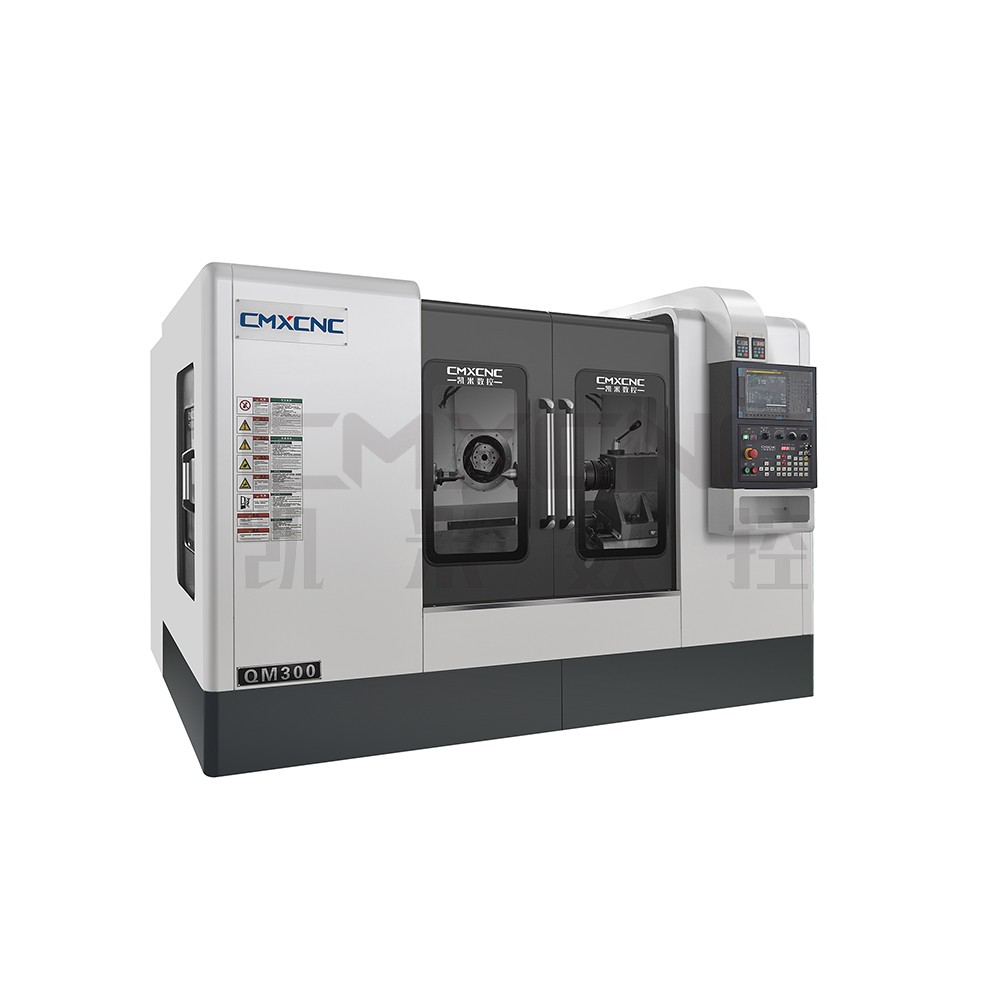

QM2280/60″

最大磨削球體直徑

Maximum Sphere/Ball Outside Diameter

mm

Φ1400-φ2250

球體最大通孔直徑（≈）

Maximum Sphere /Ball Inner Diameter

Inch

40″--——60″

頂尖中心線至臺面的距離

Distance between apex center and worktable

mm

1400

    最大球體重量

Maximum Sphere/ Ball Weight

Kg

18000

    主軸電機功率

                Spindle Motor Power

KW

132

    主軸轉速范圍

Spindle Speed

Rpm

80～800

     頭架電機功率

              Motor power of headstock

KW

37

    頭架轉速范圍

                    Headstock Speed

Rpm

6-50

  X/Z向行程

         X/Z travel

mm

1100/900

  尾架調整量

               Adjustment of tailstock

mm

220

    頭尾架頂尖

        Apex of headstock and tailstock

圓柱Cylinder

X/Z軸定位精度

Positioning precision of X/Z axis

mm

±0.01

X/Z軸重復定位精度

Re-positioning precision of X/Z axis

mm

±0.005

    球體粗糙度

      Sphere roughness

Ra

0.4

    球體圓度

                Sphere roundness

mm

0.02~0.05

外形尺寸（長×寬×高）約

Apprpx Overall Dimension (L*W*H)

mm

12000×8700×3900

機床凈重約

                     Approx Weight

Kg

110000
